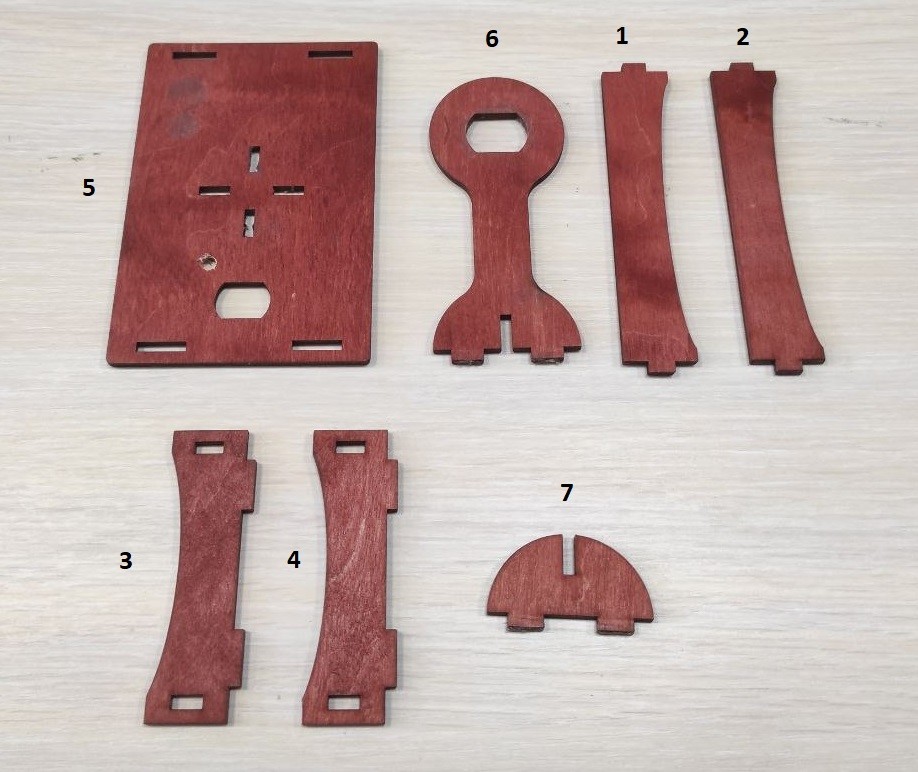

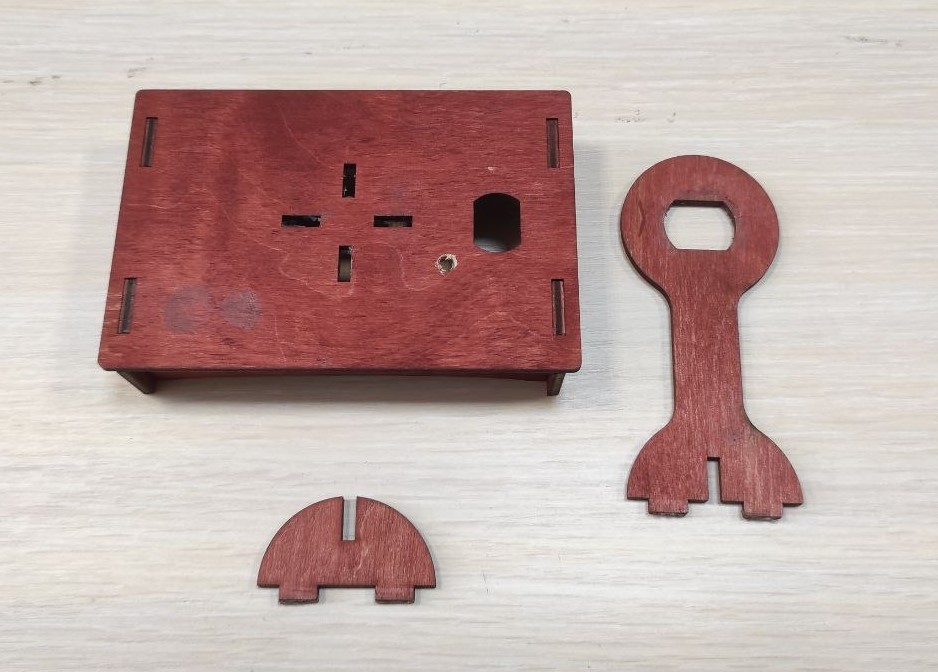

1 Деревянные детали 1, 2, 3, 4 и 5 корпуса вентилятора собираются таким образом, как показано на рисунке 1.
Рис. 1

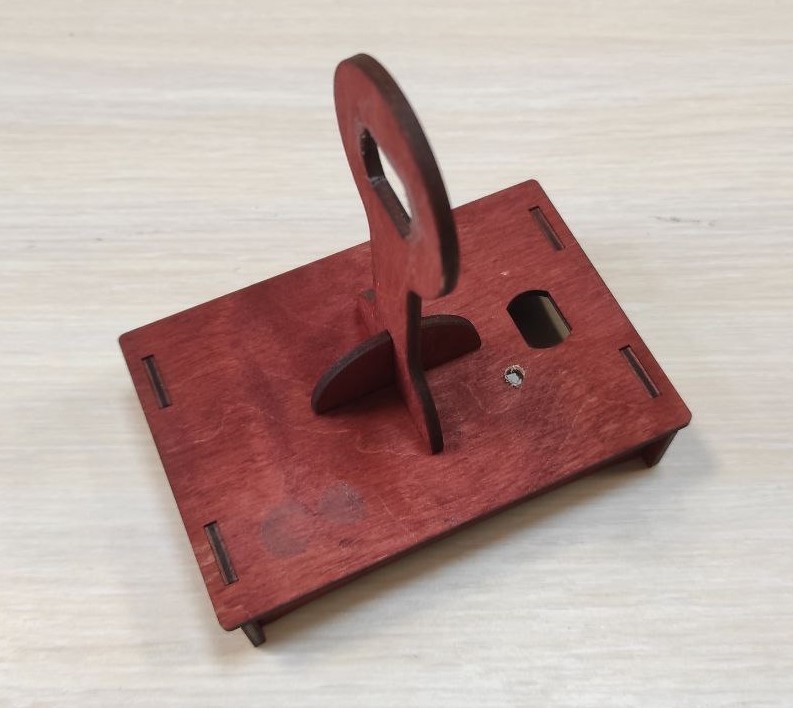

2 Детали 6 и 7 собираются в соответствии с рисунком 2.
Рис. 2

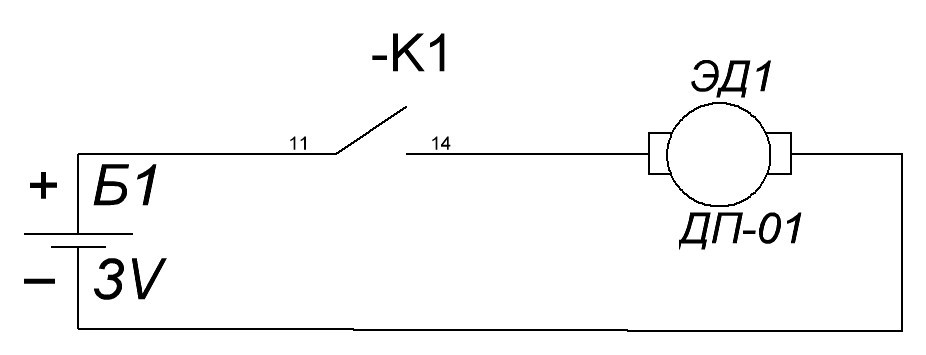

3 Сборка радиоэлементов проводится в соответствии со схемой электрической принципиальной.

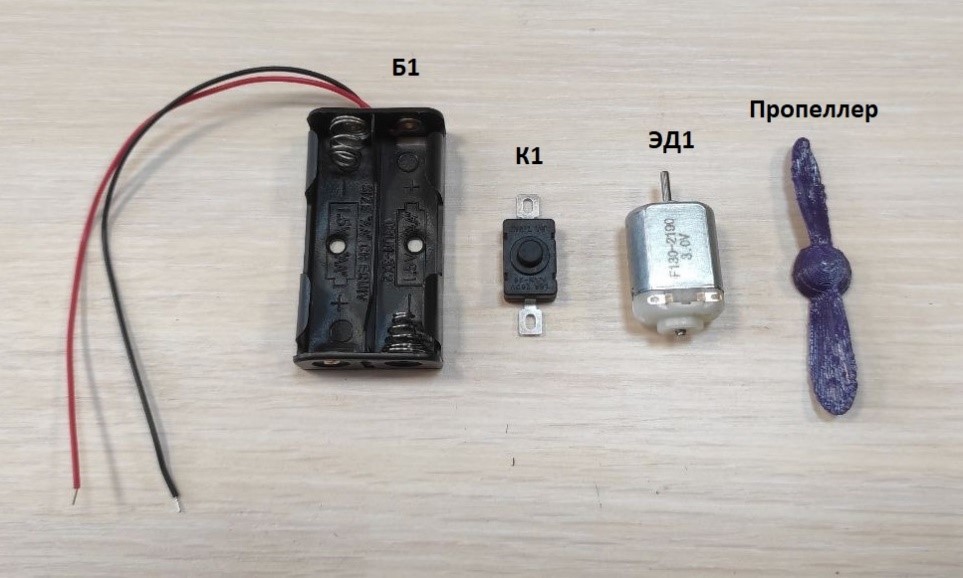

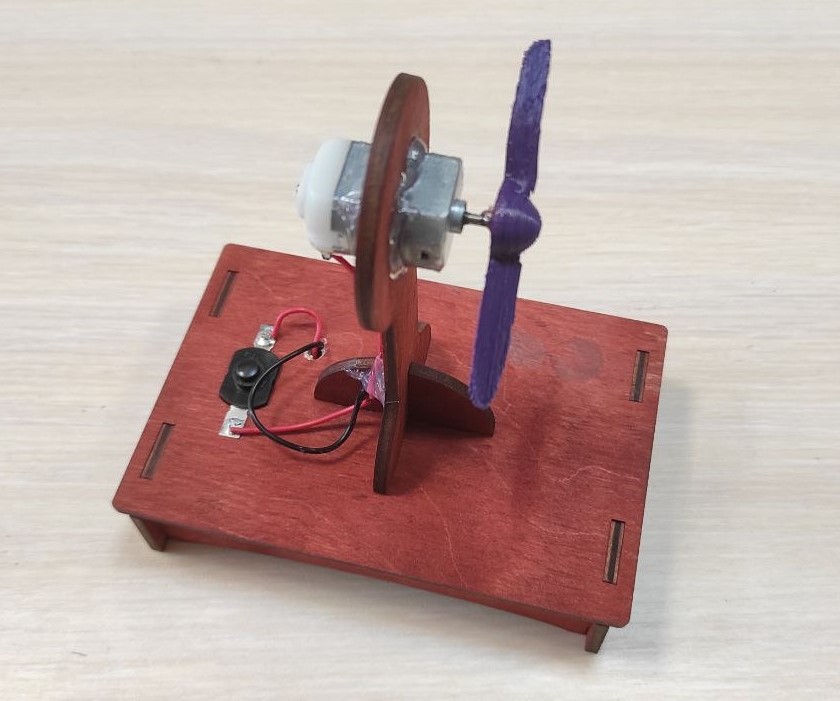

4 Установка кнопки и электромотора в деревянный корпус производится в соответствующие посадочные места с последующей фиксацией термоклеем. Батарейный отсек Б1 устанавливается внутри корпуса. (Рис. 3)
Рис. 3
5 По окончанию сборки производится установка пропеллера.
6 После установки батареек, включение и выключение мотора ЭД1 производится нажатием кнопки К1. В случае неправильного вращения пропеллера необходимо поменять полярность питания на электродвигателе ЭД1.
